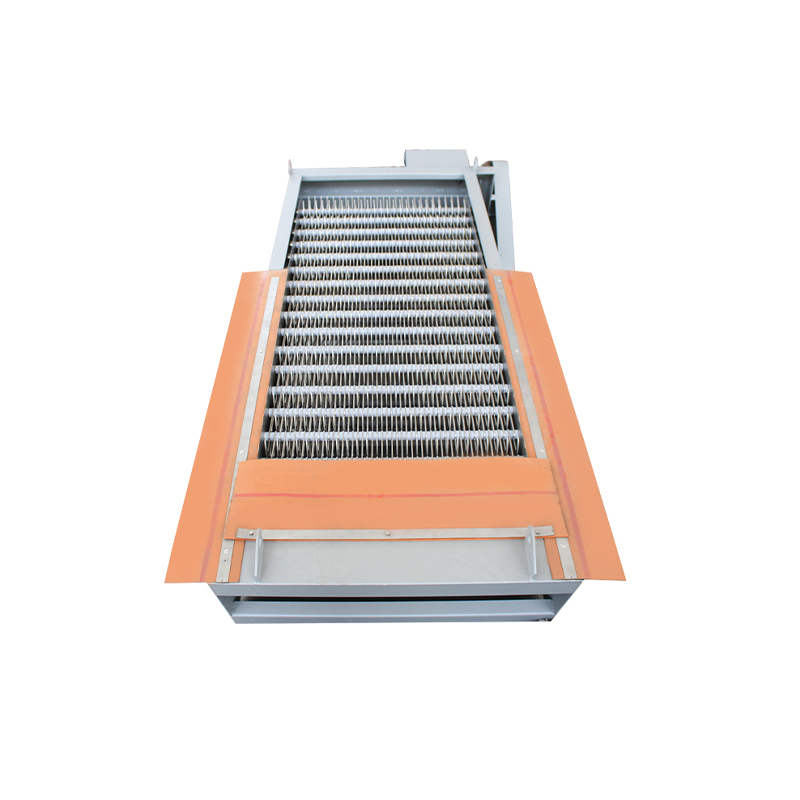

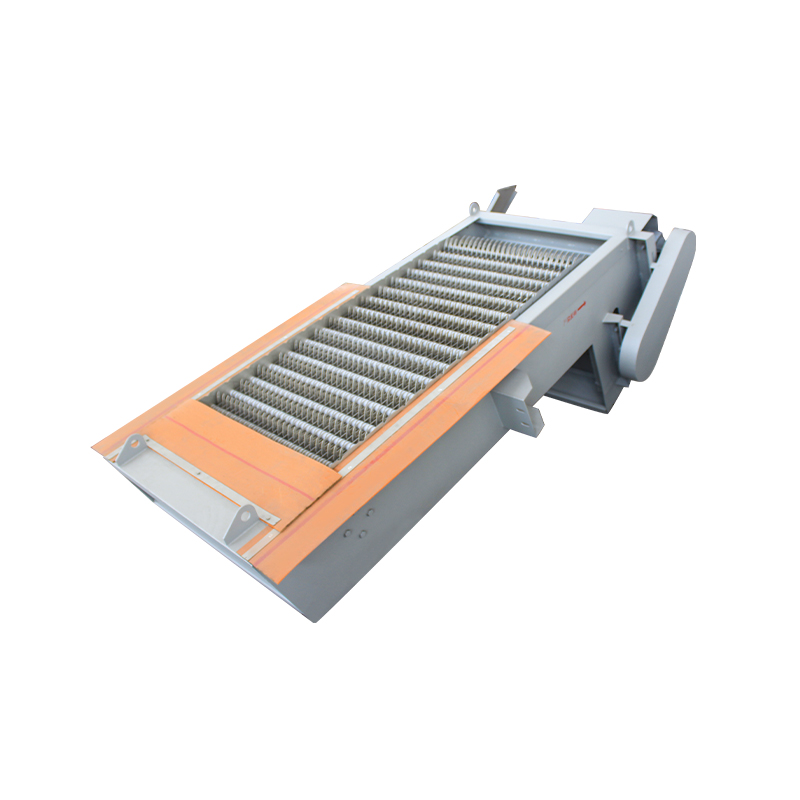

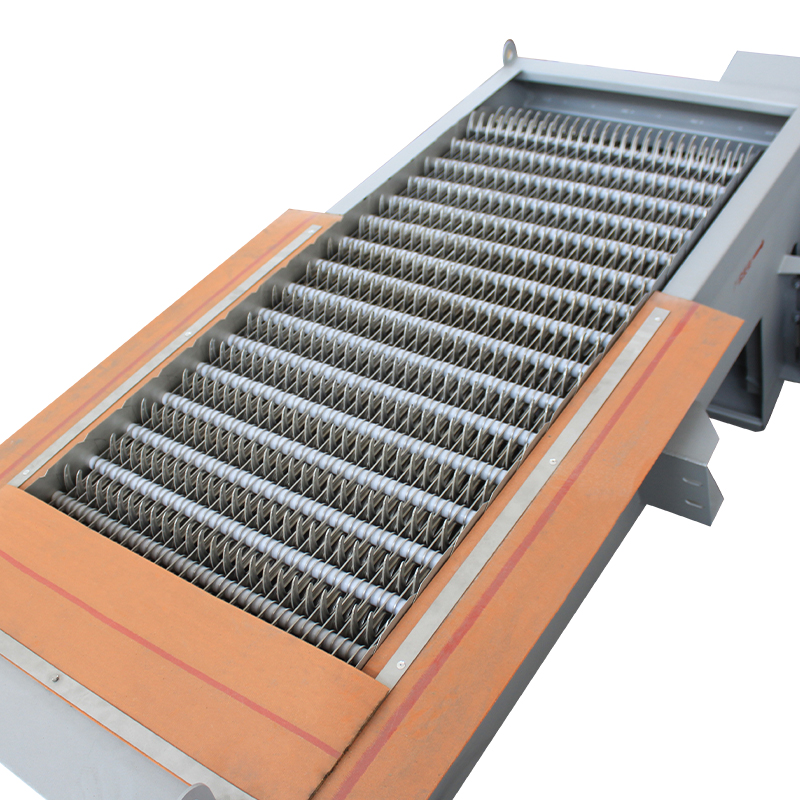

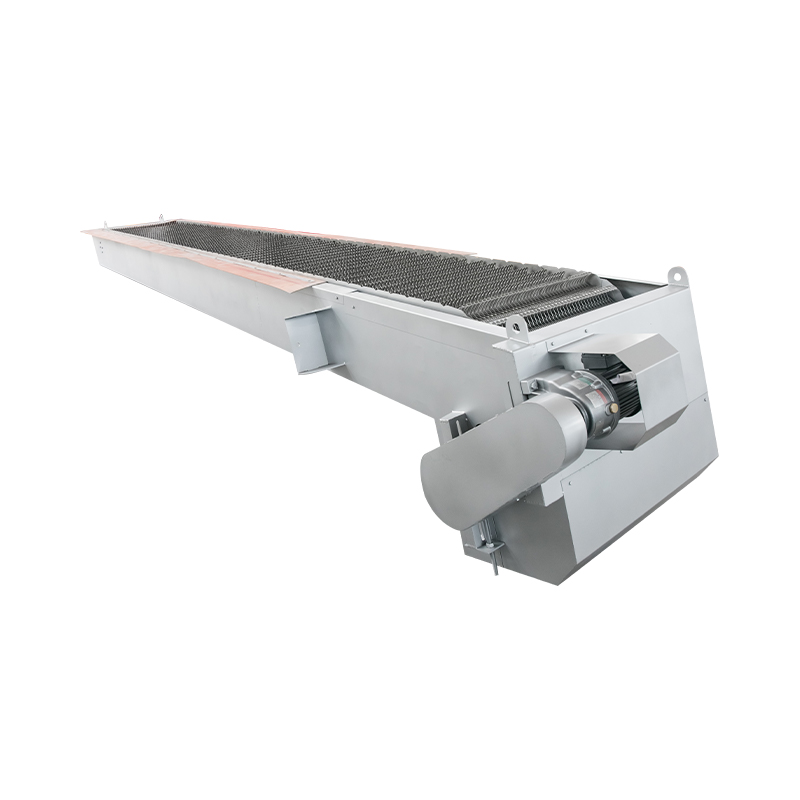

Rake-Tooth Bar Screen Stroj

Odstranjivač krhotina s rotacijskim sitom, poznat i kao rotacijski separator kruto-tekuće, napredni je uređaj za odvajanje kruto-tekućine za obradu vode. Primarno se koristi u jedinicama za predpročišćavanje komunalnih postrojenja za pročišćavanje otpadnih voda, gradskih oborinskih i kanalizacijskih crpnih stanica, vodoopskrbnih postrojenja i zahvata rashladne vode u elektranama. Ova se oprema također široko koristi u projektima obrade vode u raznim industrijama, uključujući tekstil, tiskanje i bojanje, preradu hrane, akvakulturu, proizvodnju papira, klaonice i štavionice. Služi kao idealno rješenje za odvajanje krutog i tekućeg u industriji obrade vode.

ZATRAŽITE PONUDU

PRE: Mesh Bar Screen Machine

SLJEDEĆI: Nema sljedećeg proizvoda

Prednosti i značajke
Struktura i princip rada

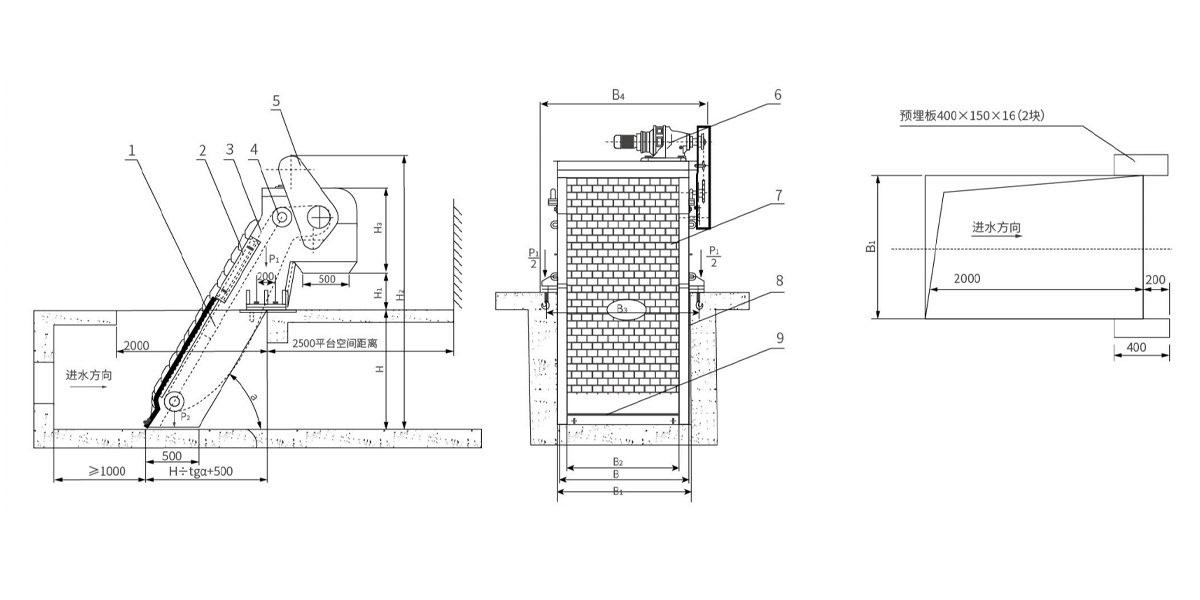

Dimenzije i montažni crtež
Značajke proizvoda
Područje primjene

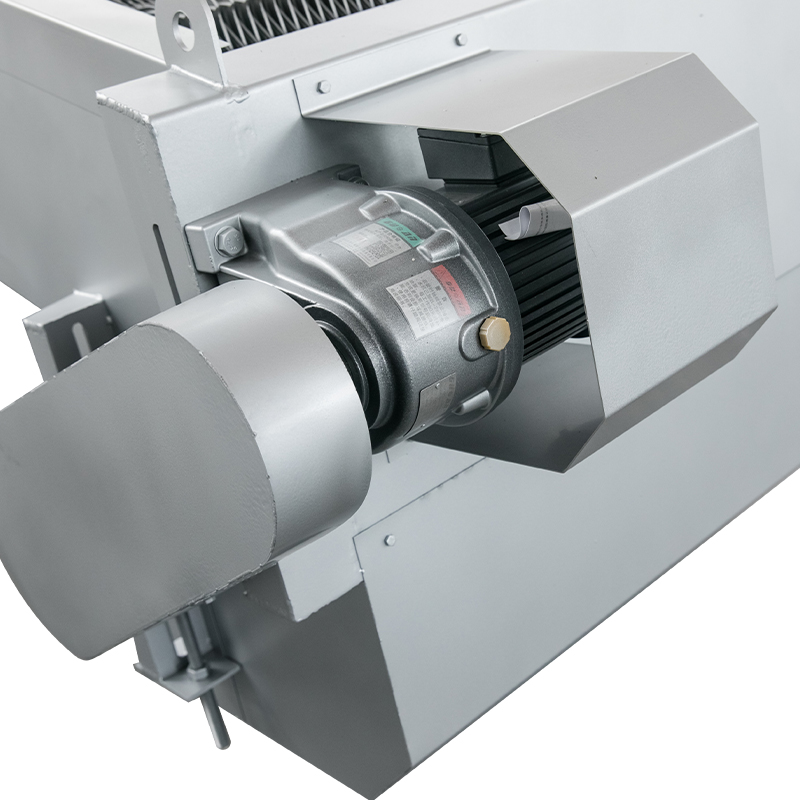

· Pogonski sustav koristi motore reduktora s cikloidnim vjetrenjačem ili spiralnim zupčanikom za izravni pogon, koji se odlikuje niskom razinom buke, kompaktnom strukturom i glatkim radom;
· Okvir koristi integriranu strukturu okvira visoke krutosti, što omogućuje jednostavnu ugradnju i minimalno rutinsko održavanje;
· Dostupne su dvije specifikacije zubaca: korak t=100mm i t=200mm;
· Jednostavan rad s mogućnostima izravnog lokalnog ili daljinskog upravljanja;
· Dvostruka zaštita od slučajnog preopterećenja: mehanički klinovi i prekostrujna zaštita osiguravaju siguran i pouzdan rad;
· Za širine opreme veće od 1500 mm, usvojena je paralelna konfiguracija stroja kako bi se održao cjelokupni strukturni integritet.

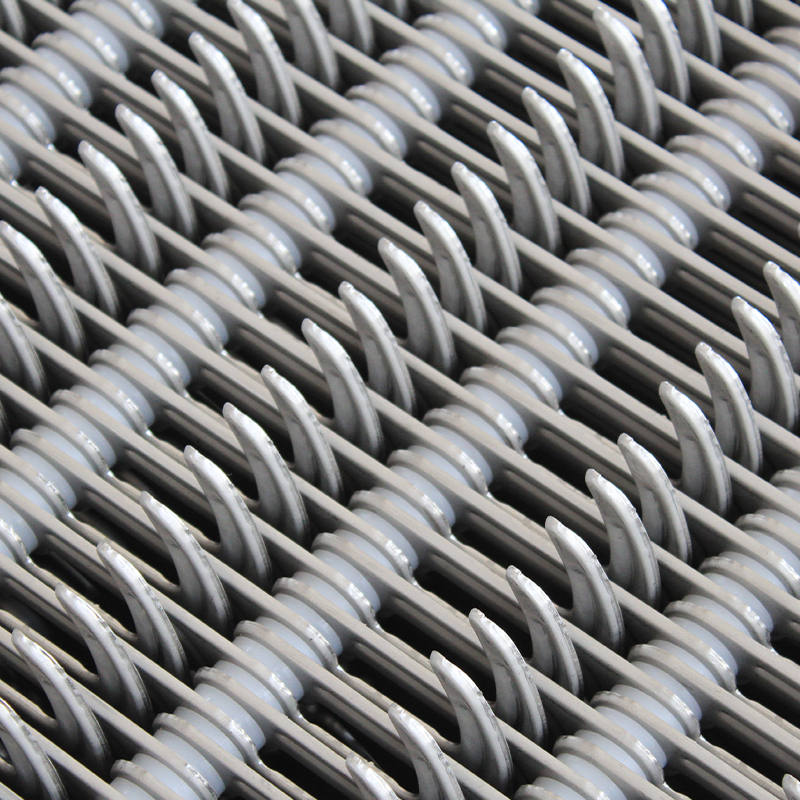

Ova oprema koristi rotacijski mehanizam koji sadrži lanac grablji sastavljen od posebno oblikovanih zuba grablje u obliku pluga raspoređenih u određenom nizu i količini na vodoravnoj osovini. Ovisno o brzini protoka vode, lanac se sastavlja s različitim razmacima i postavlja se na ulaz crpnih stanica ili sustava za pročišćavanje vode. Kada pogonska jedinica pomakne lanac s grabljama prema gore od dna, lanac skuplja ostatke u vodi, dok tekućina teče kroz otvore. Kada dosegne gornji vrh, lanac mijenja smjer i kreće se prema dolje. Materijali se zatim istiskuju sa zuba pod vlastitom težinom. Kako lanac završi svoj obrnuti ciklus do dna, on započinje još jednu kontinuiranu recipročnu operaciju. Ovaj proces kontinuirano uklanja krhotine iz vode, postižući razdvajanje krutog i tekućeg.

Model/Specifikacije

GSH-500

GSH-600

GSH-700

GSH-800

GSH-900

GSH-1000

GSH-1100

GSH-1200

GSH-1300

GSH-1400

GSH-1500

Širina opreme B (mm)

500

600

700

800

900

1000

1100

1200

1300

1400

1500

Širina kanala B₁ (mm)

B 100

Efektivna širina šipke B₂ (mm)

B-157

Razmak temeljnih vijaka B₃ (mm)

B 200

Ukupna širina opreme B₄ (mm)

B 350

T=100

1≤b≤50

T=150

Kut ugradnje α (°)

60~85

Dubina kanala H (mm)

800~12000

Visina od otvora za pražnjenje do platforme H₁ (mm)

600~1200

Ukupna visina opreme H₂ (mm)

H H₁ 1500

Visina stražnjeg stalka H₃ (mm)

T=100

≈1000

T=150

≈1100

Brzina kretanja zuba V (m/min)

≈2,1

Snaga motora N (kW)

0,55~1,1

0,75~1,5

1.1~2.2

1,5~3,0

Gubitak glave (mm)

≤20 (Kada nema blokade)

Građevinsko opterećenje (kN)

△P

1.5

Napomena: 1. P je izračunat na temelju H=5.0m. Za svaki dodatni metar H, P_(ukupno) = P₁(P₂) ΔP; T je korak zupčanog lanca.
2. Prilagodba je dostupna na temelju zahtjeva kupaca.

Mjerač protoka vode
Parametri/Model			GSH-500	GSH-700	GSH-800	GSH-900	GSH-1000	GSH-1100	GSH-1200	GSH-1300	GSH-1400	GSH-1500
Dubina vode H₃ ispred rešetke (mm)					1.0
Brzina protoka kroz rešetku V (m/s)			0.8
Razmak b (mm)	1	Brzina protoka Q (m³/m)	0.03	0.05	0.06	0.07	0.08	0.08	0.09	0.10	0.11	0.12
	3		0.07	0.10	0.12	0.14	0.16	0.18	0.20	0.22	0.24	0.26
	5		0.09	0.14	0.16	0.18	0.21	0.23	0.26	0.28	0.31	0.33
	10		0.11	0.17	0.21	0.24	0.27	0.30	0.33	0.37	0.40	0.43
	15		0.13	0.20	0.24	0.27	0.31	0.34	0.38	0.42	0.45	0.49
	20		0.14	0.21	0.25	0.29	0.33	0.37	0.41	0.45	0.49	0.53
	25		0.14	0.22	0.27	0.31	0.35	0.39	0.43	0.47	0.51	0.55
	30		0.15	0.23	0.27	0.32	0.36	0.40	0.45	0.49	0.53	0.57
	40 50		0.15	0.24	0.29	0.33	0.38	0.42	0.46	0.51	0.55	0.60
	40 50		0.16	0.25	0.29	0.34	0.39	0.43	0.48	0.52	0.57	0.61

Rake Screen Stroj: Prvenstveno se koristi za presretanje visokih koncentracija suspendiranih krutih tvari, a posebno je učinkovit u hvatanju zapetljanih krhotina.

Opseg primjene:
1. Komunalne otpadne vode: Grubi/srednji siti na sumptima crpnih stanica i ulazima u komore za pijesak.
2. Industrijske otpadne vode: Presretanje vlaknastih i izduženih krhotina u industrijama poput proizvodnje papira, kože i klanja.
