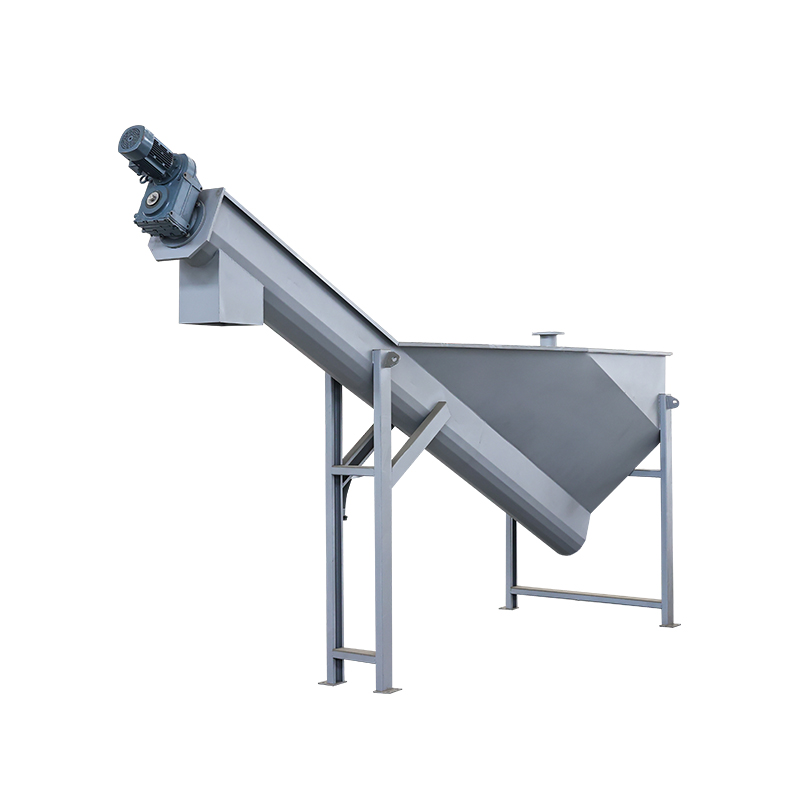

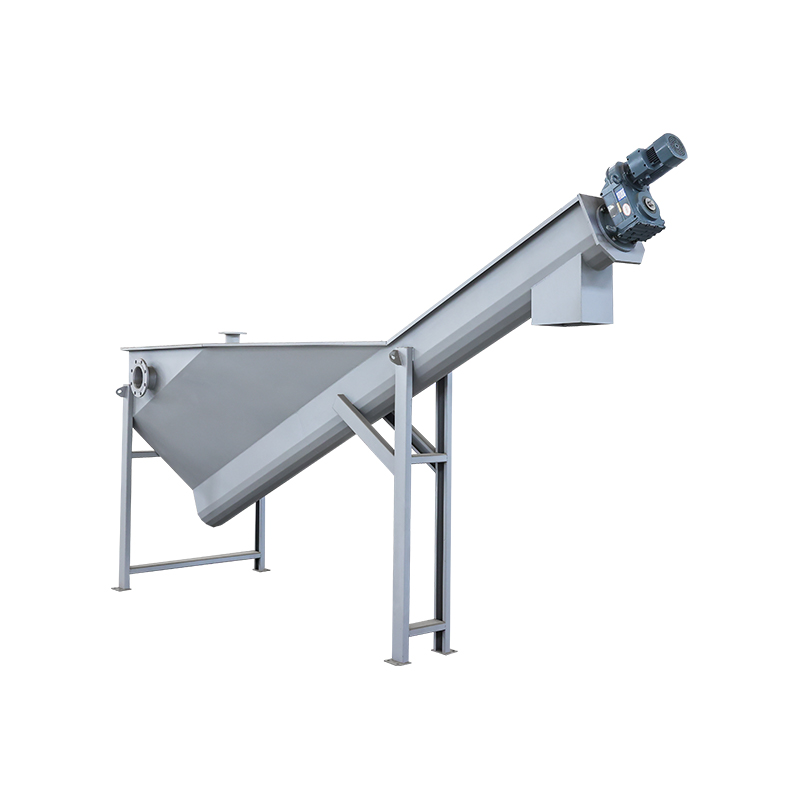

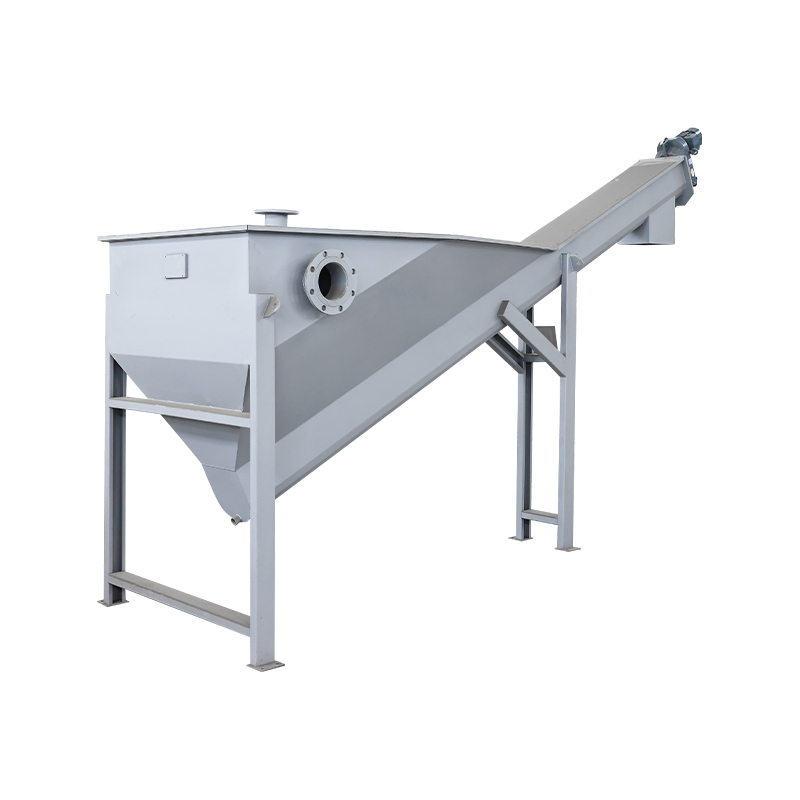

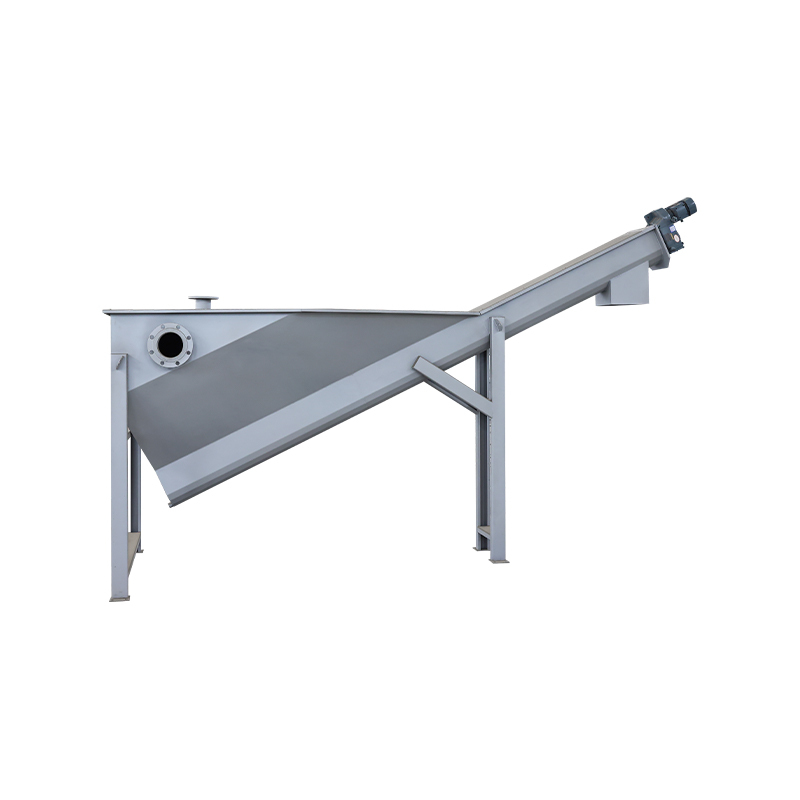

Separator pijeska i vode prikladan je za uklanjanje pijeska u taložnim spremnicima u komunalnim postrojenjima za pročišćavanje otpadnih voda. Prvenstveno se koristi u kombinaciji s ciklonskim taložnim spremnicima, strojevima za uklanjanje pijeska ili usisnim kolektorima pijeska tipa mosta za daljnju obradu ispuštene mješavine pijeska i vode.

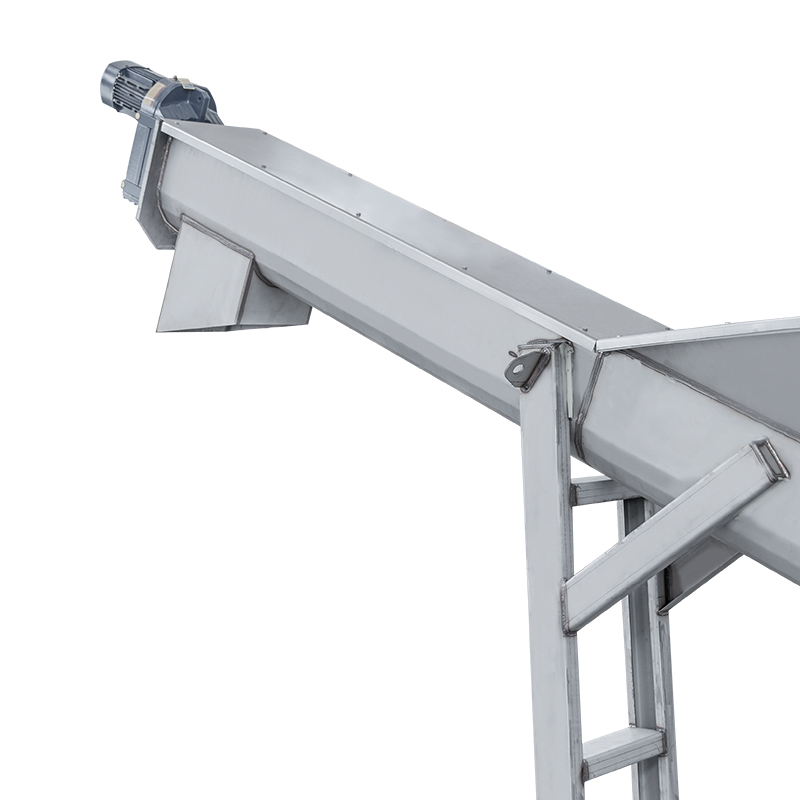

· Pogonski sustav koristi reduktore spiralnih zupčanika s paralelnim vratilima montiranim na osovini, kompaktne strukture i glatkog, sigurnog rada;
· Stopa oporavka za čestice veće od 0,2 mm doseže do 96% nakon odvajanja;
· Korita u obliku slova U obložena su oblogama otpornim na habanje, što osigurava dug radni vijek i jednostavnu zamjenu;
· Potpuno zatvoreni rad održava povoljne uvjete okoliša. Okvir pričvršćen ekspanzijskim vijcima, eliminirajući potrebu za ugrađenim sidrima.

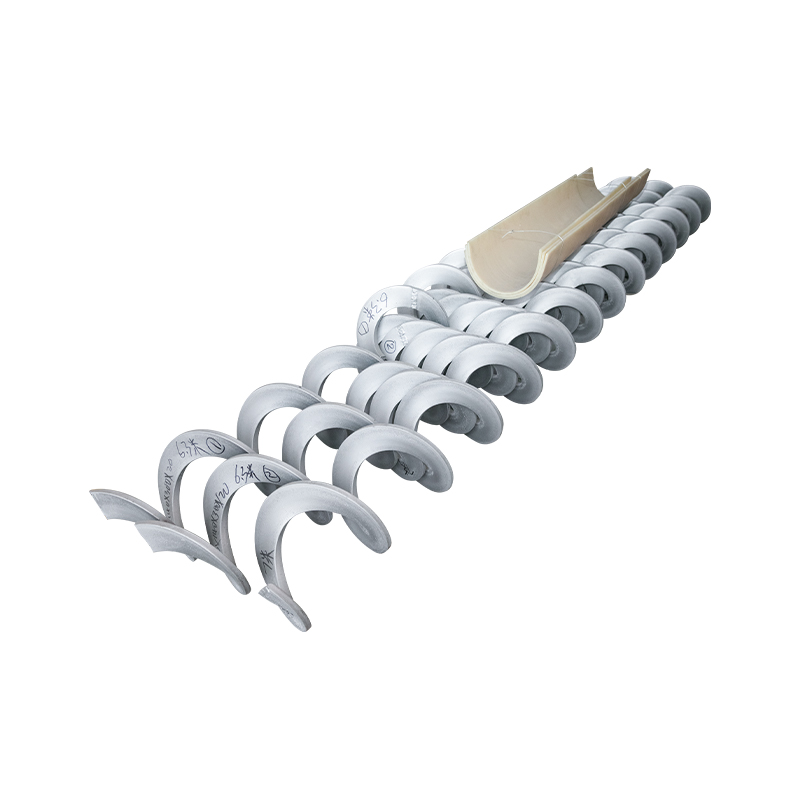

Ova oprema koristi vijčani mehanizam bez osovine. Mješavina pijeska i vode dovodi se u separator s gornje strane. Šljunak se pod utjecajem gravitacije taloži unutar korita za odvajanje pijeska i vode. Rotacija vijka bez osovine postupno gura šljunak duž 25% korita u obliku slova U prema izlazu. Šljunak zatim pada u prihvatni cilindar za vanjski transport. Odvojena voda prelijeva se iz izlaza korita za odvajanje, poboljšavajući radno okruženje i olakšavajući vanjski transport.

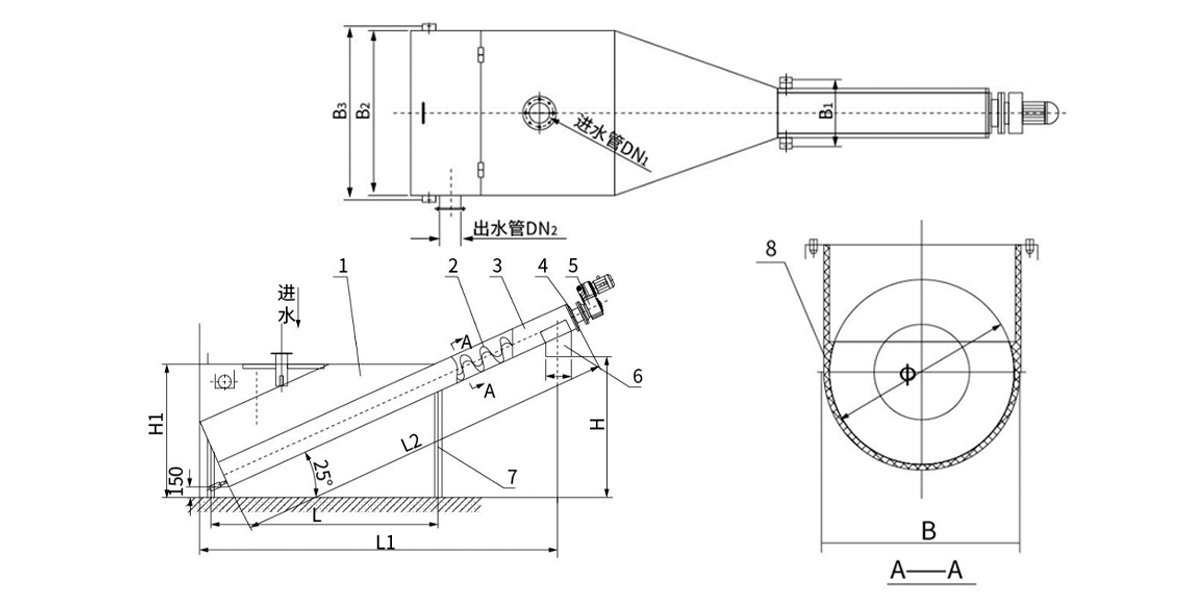

| 1 | Spremnik za odvajanje | 5 | Pogonska jedinica |
| 2 | Spiralna oštrica | 6 | Otvor za ispuštanje pijeska |
| 3 | Kanal u obliku slova U | 7 | Noseći okvir |
| 4 | Kućište ležaja | 8 | Podstava otporna na habanje |
| Model/Specifikacije | LSF-260 | LSF-300 | LSF-350 | LSF-400 | ||
| Nazivni promjer vijka D (mm) | 260 | 300 | 350 | 400 | ||
| Promjer vijka M (mm) | 235 | 285 | 320 | 385 | ||
| Kapacitet obrade Q (L/s) | 5~12 | 12～20 | 20～27 | 27～35 | ||
| Kut ugradnje α (°) | 25 | |||||
| Brzina vrtnje vijka n (r/min) | ≈4,8 | |||||
| Snaga motora N (kW) | 0.37 | 0.55 | 0.75 | |||
| Stopa oporavka (veličina čestica ≥0,2 mm) | ≥96 | |||||
| Sadržaj vlage nakon odvajanja pijeska (%) | <65 | |||||
| Dimenzije ugradnje (mm) | φ | 220 | 270 | 320 | 390 | |
| B | 260 | 310 | 345 | 410 | ||
| B1 | 710 | |||||
| B₂ | 1200 | 1360 | 1500 | 1800 | ||
| B₃ | B2 80 | |||||
| DN₁ | 100 | 150 | 200 | 250 | ||
| DN₂ | 150 | 200 | 250 | 300 | ||
| L | 2800 | 3000 | 3200 | 3400 | ||
| L₁ | 3840 | 4380 | 5760 | 6150 | ||
| L₂ | 2800 | 2800 | 3800 | 3800 | ||
| H | 1550 | 1750 | 2400 | 2550 | ||
| H₁ | 1600 | 1700 | 2150 | 2150 | ||
Separator pijeska: Prvenstveno se koristi kao prateća oprema za komore pijeska u postrojenjima za pročišćavanje otpadnih voda za odvajanje i čišćenje čestica pijeska.
Raspon primjene:
1. Općinska zaštita okoliša: Odvajanje pješčane vode u ciklonskim komorama za pijesak ili komorama s prozračenim pijeskom velikih i srednjih postrojenja za pročišćavanje otpadnih voda.
2. Industrijske otpadne vode: Uklanjanje pijeska u postrojenjima za pročišćavanje vode i obrada pijeska u otpadnim vodama prehrambene industrije.
S jakom tehničkom osnovom i ISO certificiranim sustavom kvalitete, Hengye pomaže klijentima u raznim industrijama poboljšati učinkovitost pročišćavanja, smanjiti operativne troškove i zadovoljiti globalne ekološke standarde.
